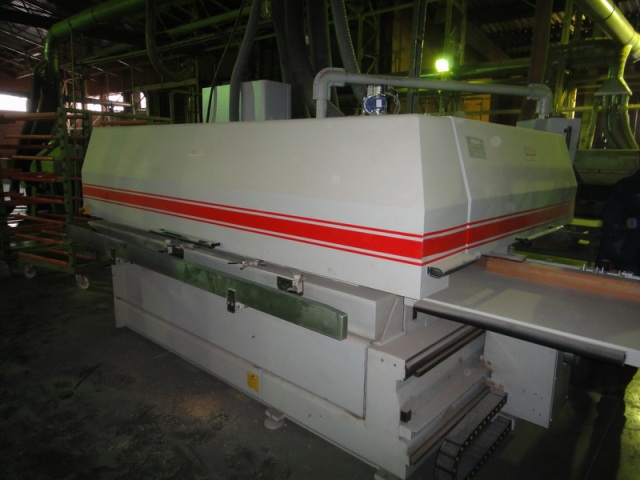

Угловой центр SAC F4 TL
Угловой центр SAC F4 TL предназначен для обработки брусковых деталей и рамочных конструкций деревянных окон и дверей в серийном и крупносерийном производстве по изготовлению всех видов окон из массива древесины.
Торцовка заготовок пильным узлом, нарезка шипов и проушин шипорезным фрезерным шпинделем длиной 620 мм, фрезерование внутреннего профиля оконной рамы или дверной обвязки основным и антискольным шпинделями, фрезерование по наружному контуру собранной конструкции (обгонка) основным и антискольным шпинделями, выборка фурнитурного паза, отрезка штапика вторым пильным узлом с цифровым позиционированием.
Преимущества SAC F4 TL:
-
Производительность 40-50 евроокон в смену профиль 78 х82 мм без смены инструмента
-

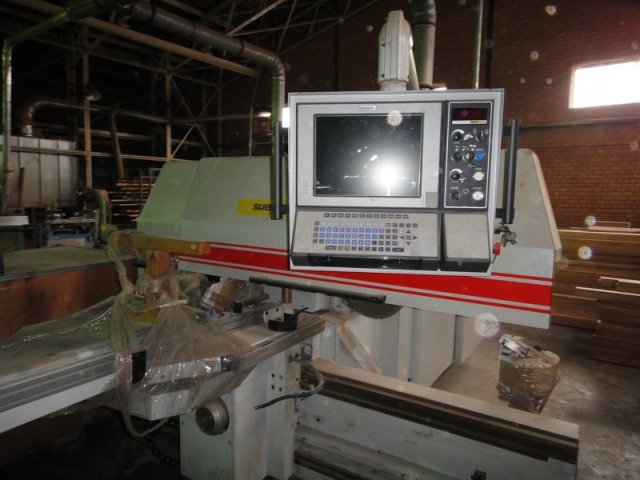

жидкокристаллический цветной монитор 15 дюймов
-
1000 рабочих заданий при этом каждое задание имеет 1000 рабочих строк
-
память на 100 видов окон в сборе
-
Программирование и ввод рабочих заданий как с персонального компьютера самого центра так и с компьютера подключенного извне
-
полное программное обеспечение и управление с клавиатуры
-
СNC контроллер перемещения всех шпинделей (999 положений/шпиндель)
-
Система обратной связи и диагностики станка на мониторе
-
Автоматическая система смазки
-
Полное соответствие нормам безопасности СЕ
-
Отсутствие потерь рабочего времени на перенастройку – на станке размещается полный комплект инструмента для производства евроокна, а также других видов окон
Технические характеристики SAC F4 TL:
|
I. Шипорезная сторона |
|
|
Шипорезный стол |
|
| Скорость подачи, изменяемая |
3-10 м/мин |
| Скорость возвратной операции | 45 м/мин |
| Размер стола, мм | 290х700 |
| Мощность двигателя, кВт | 1,1 |
|
Автоматическое позиционирование антискольного шпинделя |
|
| Наклонная линейка | +- 60 0 |
| Пильный узел | |
| Диаметр пильного диска, мм | 400 |
| Посадочный диаметр, мм | 30 |
| Мощность двигателя, кВт | 3 |
| Скорость вращения, об/мин | 3000 |
| Горизонтальное перемещение пилы при помощи цифрового контроллера, мм | 130 |
| Максимальная высота реза, мм | 90 |
| 1-й Шипорезный узел | |
| Осевое позиционирование | |
| Диаметр шпинделя, мм | 50 |
| Длина шпинделя, мм | 620 |
| Вертикальный подъем шпинделя, мм | 565 |
| Скорость вращения, об/мин | 3500 |
| Мощность двигателя, кВт | 7,5 (9,25*) |
| Автоматический пуск звезда-треугольник | |
| Максимальный внешний диаметр устанавливаемого инструмента, мм |
350 |
|
II. Профилирующая сторона |
|
|
1-й профильный шпиндель |
|
|
Осевое позиционирование |
|
| Посадочный диаметр, мм | 50 |
| Длина шпинделя, мм | 320 |
| Вертикальное перемещение шпинделя, мм | 295 |
| Мощность двигателя, кВт | 7,5 (9,25*) |
| Автоматический пуск звезда-треугольник | |
| Скорость вращения, об/мин | 6000 |
| Максимальный диаметр инструмента, мм | 110-140 |
| Базовый диаметр инструмента, мм | 240 |
| R/H+L/H вращение для антискольных операций | |
| 2-й профильный шпиндель | |
| Осевое позиционирование | |
| Диаметр шпинделя, мм | 50 |
| Длина шпинделя, мм | 320 |
| Вертикальное перемещение шпинделя, мм | 295 |
| Мощность двигателя, кВт | 7,5 (9,25*) |
| Автоматический пуск звезда-треугольник | |
| Скорость вращения, об/мин | 6000 |
| Максимальный диаметр инструмента, мм | 110-140 |
| Базовый диаметр инструмента, мм | 240 |
| Узел выборки штапика | |
| Диаметр пилы, мм | 200 |
| Горизонтальное перемещение пилы | 40 |
| Мощность двигателя, кВт | 2,2 |
| Скорость вращения, об/мин | 6000 |
|
III. Система подачи |
|
| Обрезиненные приводные подающие вальцы | |
| Пневматическая настройка рабочего давления | |
| Скорость подачи, регулируемая, м/мин | 4-20 |
| Мощность двигателя, кВт | 0,75 |
| Количество подающих вальцов, шт. | 17 |
| Диаметр подающих вальцов, мм | 145 |
| Мощность привода вертикального перемещения, кВт | 0,37 |
| Контрольная панель, вынесенная отдельно с цифровым табло | |
| Гидравлическая станция гидростатической системы | |
| Мощность двигателя, кВт | 0,37 |
| Производительность насоса, л/мин | 12 |
| Емкость станции, литров | 20 |
| Емкость аккумулятора, литров | 0,7 |
| Максимальная – минимальная длина заготовок, мм | 3000 — 220 |
Позиция 4371:
Год выпуска: 2007.
Состояние: отличное состояние.
Страна происхождения: Италия.
Местонахождение: Московская обл.
Цена: по запросу.
