Линия сращивания ШС-600-М1 + ПР-3200А
Станок шипорезный ШС-600-М1
ШС-600-М1 предназначен для нарезания минишипа с предварительной торцовкой.
Первоначально обрабатывается (торцовка и нарезание шипа) передний торец пакета заготовок за один проход шипорезной каретки. В конце хода осуществляется автоматический сдвиг назад пакета заготовок, исключающий прохождение нарезанного шипа через инструмент с последующим зажимом пакета заготовок при обратном ходе каретки. Перепад шага по высоте осуществляется «подскоком» шпиндельного узла с фрезой на 1/2 шага. После возврата каретки в исходное положение вручную осуществляется поворот пакета заготовок на 180 градусов и производится зарезка шипа на противоположном торце пакета заготовок повторным рабочим ходом каретки. Загрузка и выгрузка заготовок производится вручную, цикл обработки в автоматическом режиме.
Технические характеристики ШС-600-М1:
|
Наибольшая толщина обрабатываемой заготовки, мм |
160 |
|
Толщина обрабатываемой заготовки по особому заказу, мм |
до 200 |
|
Ширина обрабатываемого пакета заготовок, мм |
600 |
|
Ход каретки, мм |
1200 |
|
Частота вращения фрезерного шпинделя, об/мин |
3000 (6000 — заказ) |
|
Диаметр фрезы, мм |
160 |
|
Диаметр шпинделя, мм |
40 |
|
Диаметр пильного диска, мм |
250 |
|
Посадочный диаметр пилы, мм |
50 |
|
Воздухоотводы 2 патрубка диаметром, мм |
160 |
|
Объем отсасываемого воздуха эксгаустерной системы, м3/час |
2500 |
|
Расход сжатого воздуха, м3/мин |
0,1 |
|
Мощность эл/двигателя фрезер. шпинделя, кВт |
7,5 |
|
Мощность эл/двигателя пильного шпинделя, кВт |
3 |
|
Высота стола, мм |
900 |
|
Производительность, цикл/мин |
2 |
|
Габаритные размеры (длина х ширина х высота), мм |
2000 х 930 х 1700 |
|
Масса, кг |
600 |

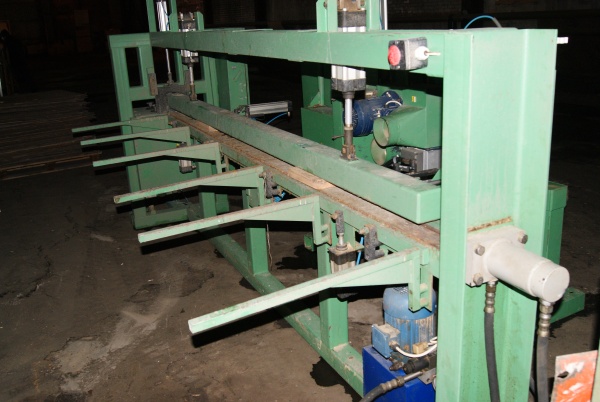

Пресс сращивания ПР-3200А
ПР-3200А предназначен для сращивания короткомерных брусков из древесины на зубчатый шип.
На прессе ПР-3200А выполняются следующие операции:
-
Опрессовка шиповых соединений.
-
Отрезка полномерной заготовки.
Описанные операции производятся в полуавтоматическом режиме.
Технические характеристики ПР-3200А:
|
Длина прессуемой заготовки, мм |
3200 |
|
Ширина прессуемой заготовки, мм |
наим. 30 |
|
Высота прессуемой заготовки, мм |
наим. 20 |
|
Минимальная длина заготовки, мм |
200 |
|
Производительность при длине заготовки 500 мм, пог. м в смену |
1500 |
|
Скорость вращения пилы, об/мин |
2850 |
|
Диаметр пилы, мм |
500 |
|
Посадочный диаметр шпинделя пилы, мм |
50 |
|
Номинальное давление воздуха в пневмосети, МПа |
0,5 |
|
Уровень загрузки, мм |
900 |
|
Расход сжатого воздуха при номинальном давлении, м3/мин |
0,1 |
|
Усилие прессования, кН |
75 |
|
Мощность привода пилы, кВт |
2,2 |
|
Максимальное рабочее давление, МПа |
15 |
|
Количество мест удаления стружки, шт. |
1 |
|
Размеры патрубка, мм |
70×100 |
|
Объем отсасываемого воздуха, м3/час |
300 |
|
Электроснабжение |
ток — переменный, 3-фазный, 380 В, 50 гц |
|
Количество электродвигателей, шт. |
2 |
|
Мощность электродвигателя пилы, кВт |
2,2 |
|
Частота вращения электродвигателя пилы, об/мин |
3000 |
|
Мощность электродвигателя гидростанции, кВт |
1,5 |
|
Частота вращения электродвигателя гидростанции, об/мин |
1500 |
|
Габариты (L x B x H), мм |
4220 x 1150 x 1500 |
|
Масса, кг |
1500 |
Позиция 2291:
Год выпуска: 2003.
Состояние: в хорошем рабочем состоянии.
Страна происхождения: Россия.
Местонахождение: Ярославская обл.
Цена: по запросу.
Позиция 1784:
Состояние: в отличном состоянии.
Страна происхождения: Россия.
Местонахождение: Башкирия.
Цена: по запросу.
