Круги алмазные чашечные 12A2 45
Схема обработки:
Назначение:
Алмазные шлифовальные круги предназначены для заточки и доводки многолезвийного (многозубого) режущего инструмента из твердых сплавов по задней грани.
Область применения:
Применяется для всесезонной внутрицеховой заточки на ручных и автоматических станках основных видов режущего инструмента:
— дисковые пилы с твердосплавными напайками;
— строгальные ножи с твердосплавными напайками;
— строгальные ножевые головки;
— насадные фрезы с твердосплавными напайками;
— концевые фрезы (профильные, пазовые и обгоночные).
Алмазные шлифовальные круги применяются как для «сухой», так и для «мокрой» заточки с применением смазочно-охлаждающих жидкостей (СОЖ).
Алмазный круг при использовании СОЖ меньше изнашивается (чем при «сухой» заточке) и позволяет осуществлять заточку инструмента с увеличенной толщиной съема материала с изношенной грани.
Конструктивные особенности:
Алмазные шлифовальные круги имеют ширину алмазного слоя в зависимости от типа круга 6 мм и толщину 4 мм.
Дополнительно:
Алмазные шлифовальные круги могут быть изготовлены диаметром до 250 мм. Посадочное отверстие, толщина и параметры алмазного слоя согласовываются с заказчиком.
Технические характеристики:

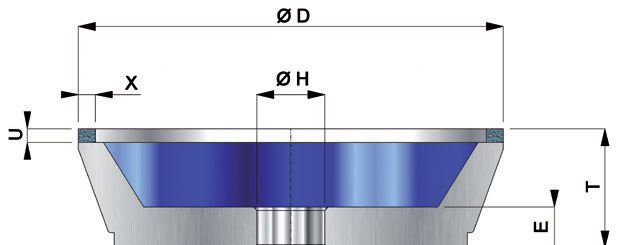

| Наружный диаметр D, мм | Посадочный диаметр H, мм | Высота круга T, мм | Толщина круга E, мм | Ширина алмазного слоя X, мм | Толщина алмазного слоя U, мм |
| 125 | 16 / 20 / 32 | 32 | 9 | 6 | 4 |
| 150 | 16 / 20 / 32 | 32 | 9 | 6 | 4 |
